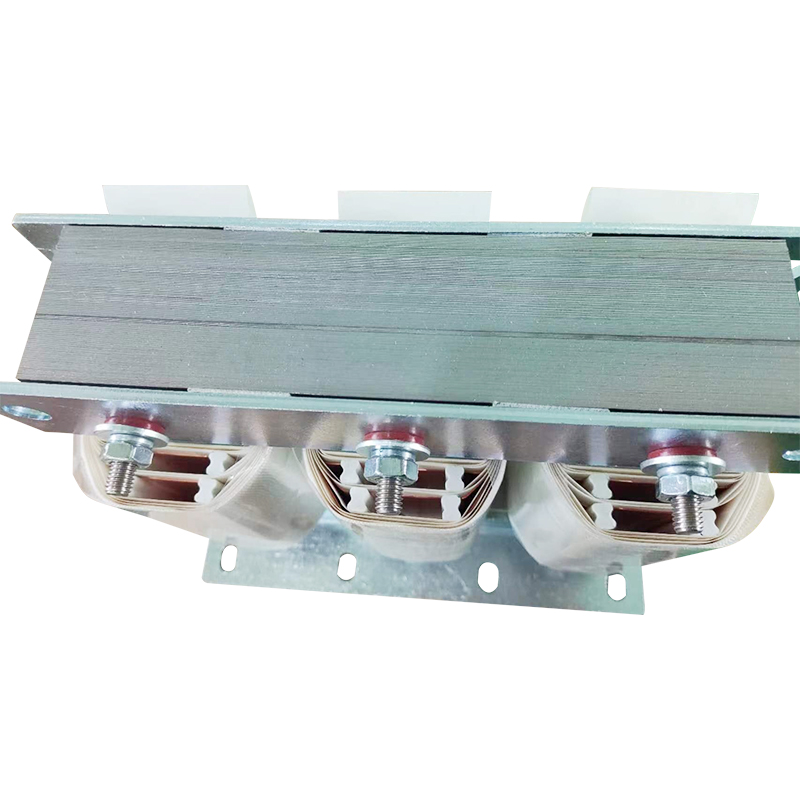

Trójfazowy reaktor filtrujący 660 V

Cechy produktu

W sieciach elektroenergetycznych występuje wiele źródeł harmonicznych, takich jak prostowniki, przetwornice i przetwornice częstotliwości. Harmoniczne wyższego rzędu generowane przez te urządzenia mogą poważnie zagrozić bezpiecznej pracy transformatorów głównych i innych urządzeń elektrycznych w systemie. Reaktory filtrujące są szeroko stosowane w szafach filtracyjnych wysokiego i niskiego napięcia. Są one połączone szeregowo z kondensatorami filtrującymi i dostrojone do określonej częstotliwości rezonansowej w celu pochłaniania prądów harmonicznych o odpowiednich częstotliwościach w sieci energetycznej. Szybkości reaktancji wynoszą 1%, 5,67%, 6%, 12% i 13% i są w stanie wyeliminować harmoniczne trzeciego, piątego, siódmego, jedenastego, trzynastego i wyższych harmonicznych. Kiedy dławiki filtrujące są połączone szeregowo z kondensatorami, skutecznie pochłaniają one harmoniczne sieci i poprawiają współczynnik mocy systemu, odgrywając znaczącą rolę w bezpiecznej pracy systemu.

Cechy:
1. Reaktor filtrujący jest dostępny w wersji trójfazowej i jednofazowej, przy czym oba są typu suchego z rdzeniem żelaznym.
2. W żelaznym rdzeniu zastosowano wysokiej jakości blachy ze stali krzemowej walcowanej na zimno o niskiej stratności. Kolumny rdzeniowe są podzielone na jednolite, małe sekcje za pomocą wielu szczelin powietrznych, które są oddzielone płytami z tkaniny szklanej laminowanej epoksydami i połączonymi specjalnym klejem, aby zapewnić, że szczelina powietrzna reaktora nie zmieni się podczas pracy.
3. Cewki są nawinięte płaskim drutem miedzianym klasy F lub H i ułożone ciasno i równomiernie.
4. Po zmontowaniu wężownice reaktora filtrującego i żelazny rdzeń poddawane są wstępnemu wypalaniu → impregnacji próżniowej → procesowi utwardzania cieplnego przy użyciu lakieru impregnacyjnego klasy H w celu trwałego połączenia wężownic i żelaznego rdzenia.
5. Zaciski, łączniki i inne części reaktora filtrującego są wykonane z materiałów niemagnetycznych, aby zapewnić wysoką jakość i dobry efekt filtrowania.
6. Wszystkie odsłonięte części są zabezpieczone środkami antykorozyjnymi.
7. Charakteryzuje się niskim wzrostem temperatury, niskimi stratami, wysokim stopniem wszechstronnego wykorzystania i jest łatwy w instalacji.
